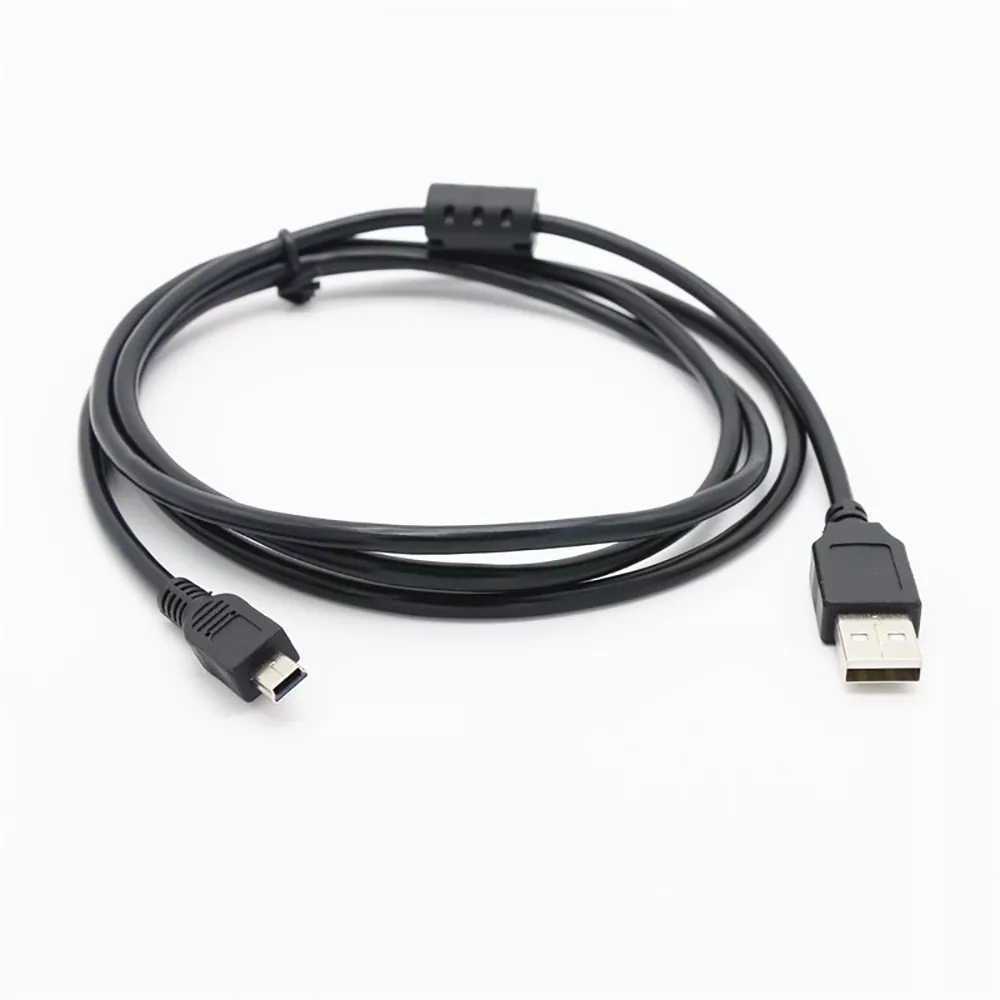

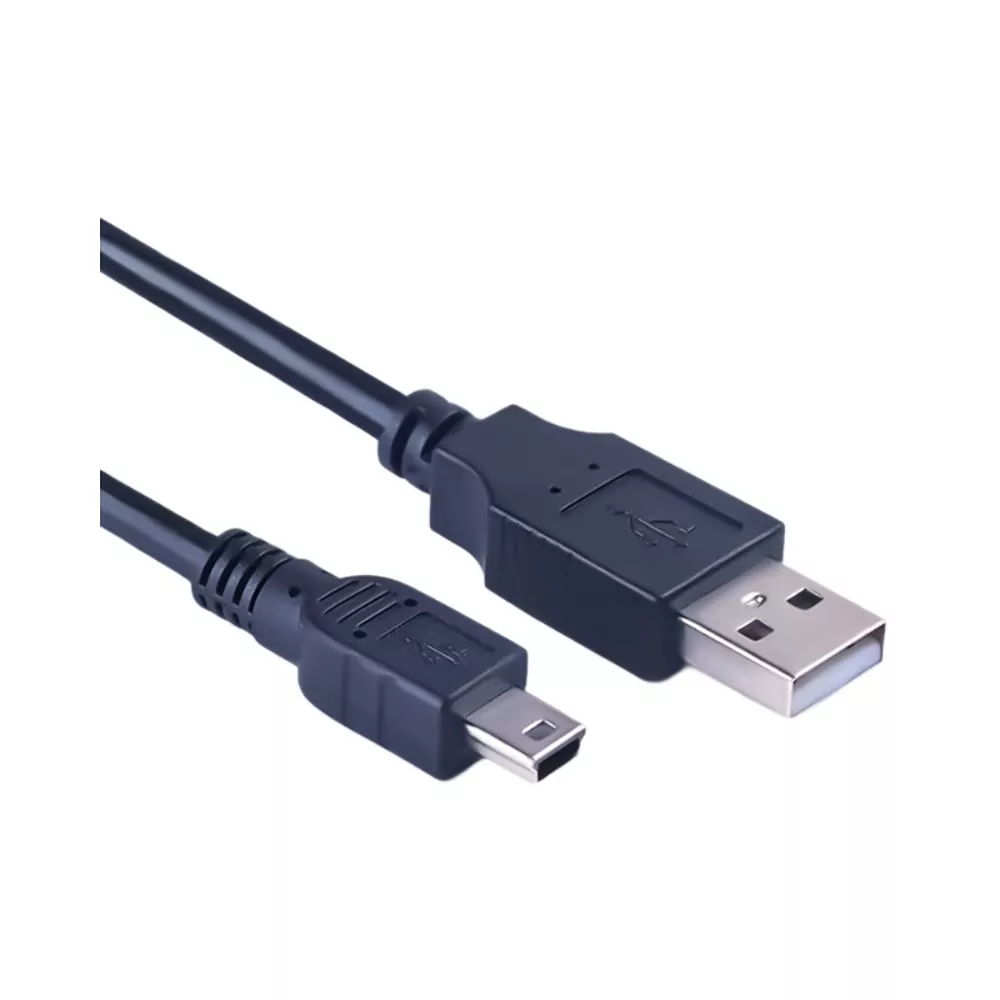

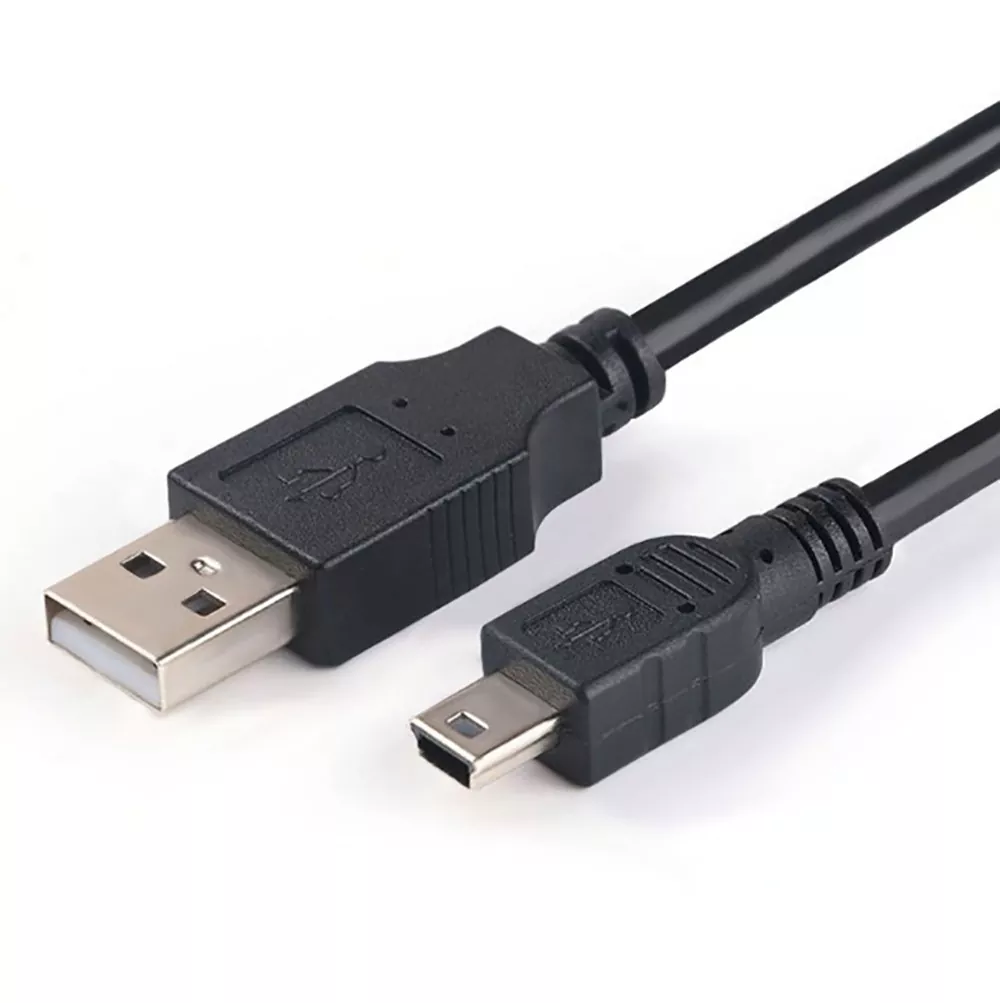

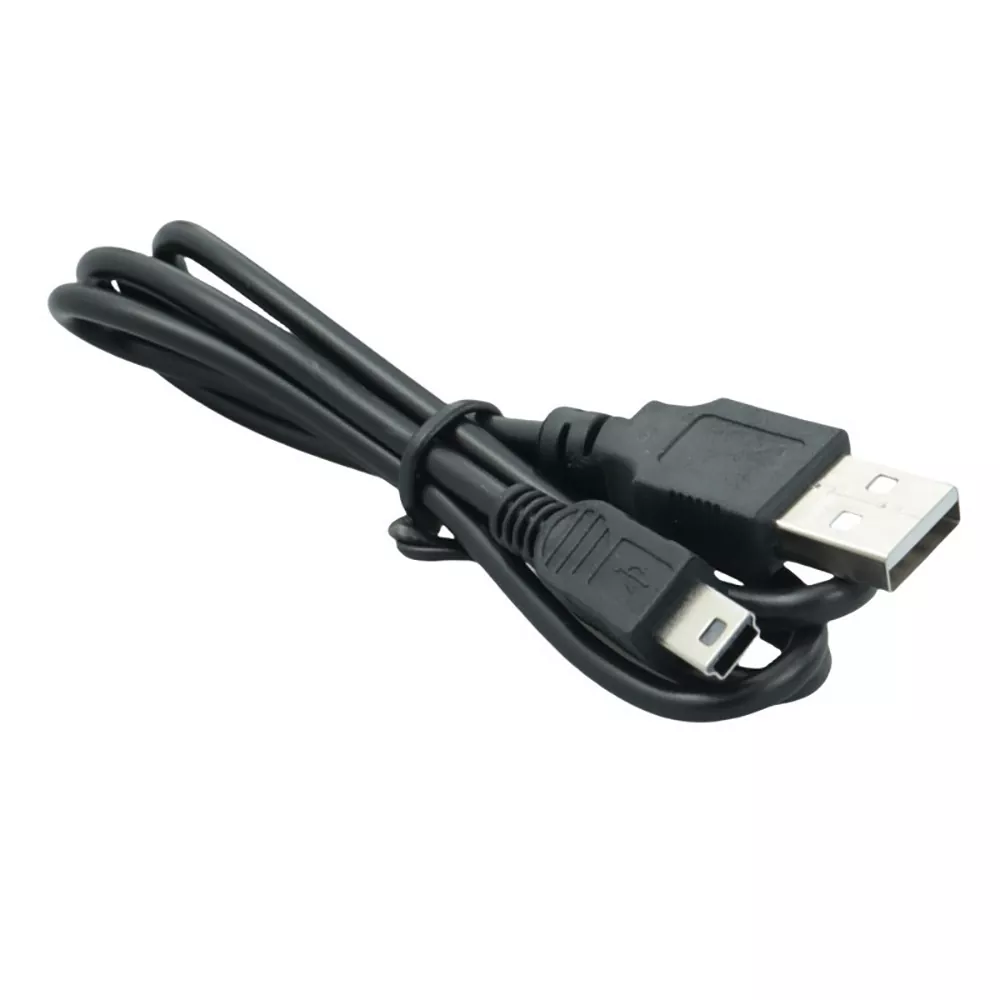

Il cavo USB 2.0 A maschio a Mini B di TLD Electronic, un cavo USB cinese produttore e fabbrica, è costruito per dispositivi compatibili che richiedono uno standard Connessione da USB tipo A a Mini-B (5 pin). Il cavo utilizza alimentazione in rame stagnato e conduttori dati, dotati di doppino intrecciato D+/D-. Fornisce triplo strato schermatura con foglio di alluminio e rete in rame stagnato a 48 trecce per affidabilità prestazione.
|
Parametro |
Dettagli |
|
Nome del prodotto |
Cavo USB 2.0 A maschio a Mini B – Sincronizzazione dati e Cavo di ricarica |
|
Marca |
TLD / Etichetta privata (benvenuto OEM) |
|
Origine |
Guangdong, Cina |
|
Certificazioni |
RoHS, REACH, UL |
|
Tipo di connettore |

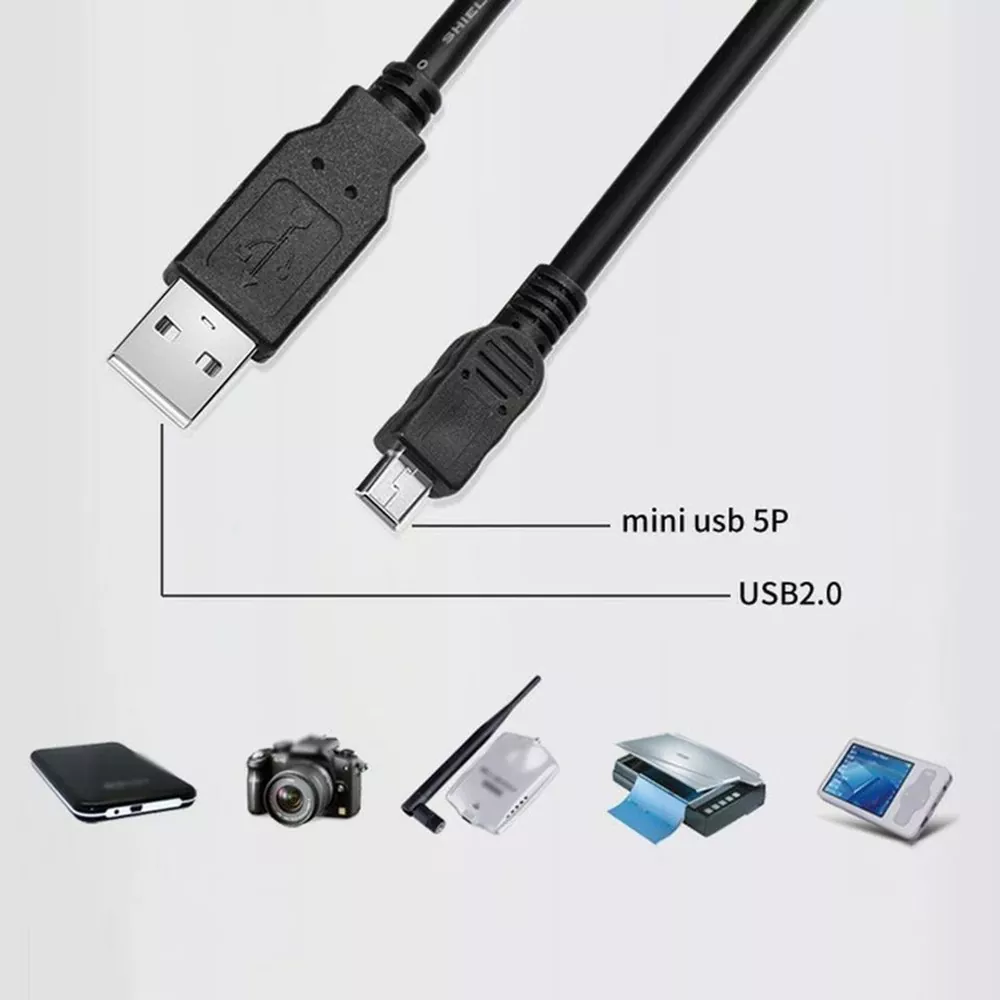

USB tipo A maschio a USB Mini-B maschio (5 pin) |
|
Lunghezza |
1m–3m / lunghezze personalizzate disponibili |
|
Velocità di trasferimento dati |
480 Mbps (USB 2.0 ad alta velocità) |
|
Erogazione di potenza |
Fino a 2,4 A (alimentazione bus USB standard) |
|
Conduttori di potenza |
Rame stagnato (VBUS e terra) |
|
Conduttori di dati |
Rame stagnato (doppino intrecciato D+/D-) |
|
Schermatura |
Foglio di alluminio + rete in rame stagnato a 48 trecce |
|
Giacca |
PVC flessibile – nero opaco o bianco (colori personalizzati disponibile) |
|
Guscio del connettore |
Ottone nichelato con pressacavo sovrastampato |
|
Placcatura dei contatti |
Bronzo fosforoso dorato |
|
Profilo spina Mini-B |
Mini-B standard a 5 pin |
|
Compatibilità con le versioni precedenti |
Pienamente compatibile con i dispositivi USB 1.1 |
|
Temp. operativa |
Da -10°C a 60°C |
|
Confezione |
Busta in polietilene, busta con chiusura a zip, blister o personalizzata scatola al dettaglio |
|
Tempi di consegna |
15–20 giorni per ordini all'ingrosso; campioni gratuiti in 5–7 giorni |
|
MOQ |
100 unità; flessibile per progetti personalizzati |
Il connettore USB Mini-B è più piccolo rispetto al Tipo B standard e più robusto del Micro-B. È utilizzato su molti digitali fotocamere, lettori musicali portatili e dischi rigidi esterni prodotti negli anni ultimi 15+ anni. Questo cavo sostituisce i cavi in bundle che si rompono o si rompono perdersi.
A 480 Mbps (USB 2.0 ad alta velocità), il il cavo gestisce i carichi di lavoro comuni dei dispositivi portatili:
Tethering della fotocamera e trasferimento di foto: scarica una memoria da 32 GB scheda piena di immagini RAW (circa 1.000 foto da 30 MB ciascuna) in meno di 12 minuti.
Sincronizzazione musicale: trasferisci una libreria musicale da 10 GB (circa 2.500 canzoni) in meno di 4 minuti.
Backup di unità esterne: copia una cartella da 5 GB di documenti e supporto su un disco rigido portatile in meno di 2 minuti.
Il cavo trasporta sia l'alimentazione (VBUS) e dati (D+/D-), così puoi sincronizzare e caricare allo stesso tempo. Questo è utile per:
Tethering della fotocamera: collega una DSLR a un laptop per la visualizzazione dal vivo scattare foto mantenendo la batteria della fotocamera carica.
Navigazione GPS: aggiorna le mappe su un Garmin mentre è in carica in macchina o alla scrivania.
Lettori musicali: sincronizza le playlist mentre il dispositivo si carica durante la notte.
Raccolta dati sul campo: mantenere alimentato un registratore digitale durante lunghe interviste o sessioni di registrazione.
I cavi Mini-B vengono spesso trasportati borse per fotocamera, zaini e vani portaoggetti. Questo cavo è costruito per l'uso quotidiano utilizzare:
Pressacavo sovrastampato che si estende per 25 mm da ciascun connettore
Gusci dei connettori in ottone nichelato
Contatti in bronzo fosforoso placcato oro
Oltre 5.000 cicli di inserimento/estrazione confermati dalla meccanica test
La guaina in PVC flessibile resiste agli attorcigliamenti e all'abrasione
I dispositivi portatili vengono spesso utilizzati nelle vicinanze interferenze senza fili. La schermatura a lamina e treccia garantisce la reiezione EMI/RFI, aiutando ad evitare:
File di immagine danneggiati durante il trasferimento
Audio difettoso durante la sincronizzazione della musica
Backup interrotti su unità esterne
Connessioni di tethering instabili durante le riprese in studio
La porta Mini-B era lo standard per dispositivi portatili per oltre un decennio. Questo cavo è compatibile con:
Fotocamere digitali: Canon EOS (serie Rebel, 5D, 6D, 7D), Nikon DSLR (serie D3xxx, D5xxx, D7xxx, D8xx), Sony Alpha (modelli precedenti), Pentax, Olympus, Fujifilm serie X (modelli precedenti), Panasonic Lumix (precedenti)
Musica portatile: iPod classic, iPod nano (generazioni precedenti), SanDisk Sansa, Sony Walkman (digitale), Creative Zen, Zune
Memoria esterna: HDD portatili da 2,5 pollici di WD, Seagate, Toshiba, Hitachi, Samsung (modelli precedenti al 2018)
GPS e navigazione: palmari Garmin (serie GPSMAP, eTrex), GPS per auto TomTom
Registratori vocali e audio: serie Zoom H (H4n, H5, H6), Serie Tascam DR, serie Sony ICD
Altro: vecchi e-reader Kindle, dash cam, baby monitor, microscopi digitali, proiettori portatili, tastiere MIDI, elettronica fai da te schede (Arduino con Mini-B)
Funziona con porte USB 3.0 (funziona a velocità 2.0) e porte USB 1.1. Un cavo per ambienti con dispositivi misti.
Studi fotografici e riprese in esterni: collega una DSLR a un laptop per l'anteprima dal vivo, trasferire file RAW e mantenere la batteria della fotocamera addebitato.
Viaggi e avventure: porta con te un cavo Mini-B di riserva per a fotocamera, GPS e unità portatile.
Produzione di musica e audio: sincronizzazione di librerie musicali, trasferimento registrazioni sul campo e collegare registratori portatili a una workstation di editing.
Backup a casa e in ufficio: collega unità esterne portatili a PC desktop per i backup di file di routine.
Formazione e ricerca sul campo: utilizzo con registratori di dati, GPS palmari e strumenti portatili.
Vendita al dettaglio ed e-commerce: un accessorio ad alto volume per la fotocamera negozi, rivenditori di elettronica e venditori online.
Fai da te ed elettronica: collega Arduino, Raspberry Pi (precedente modelli) e schede di sviluppo per la programmazione e il debug.
Il Mini-B a 5 pin include VBUS (alimentazione), D+/D- (coppia dati) e terra. Contatti in bronzo fosforoso placcato oro con un tasso di inserimento minimo di 5.000 cicli.
Le linee dati sono strettamente intrecciate (6–8 torsioni per pollice) per ridurre al minimo la diafonia e mantenere l'integrità del segnale a 480Mbps.
Conduttori in rame stagnato da 28 AWG fornire un percorso di alimentazione a bassa resistenza (circa 0,06 Ω per piede). Voltaggio la caduta rimane sotto 0,2 V a 2,4 A.
Il foglio di alluminio fornisce il 100% copertura contro le EMI ad alta frequenza. La rete in rame stagnato a 48 trecce aggiunge resistenza meccanica e reiezione del rumore a bassa frequenza.
Ogni cavo è sottoposto a:
Continuità (tutti e 5 i pin)
Isolamento da cortocircuito
Isolamento Hi-Pot (300 V CC, >10 MΩ)
Resistenza (VBUS e terra)
Stretta di mano funzionale con un host USB
TLD opera secondo la norma ISO-9001:2015 gestione della qualità certificata.
|
Punto di controllo della qualità |
Metodo |
Criteri di accettazione |
|
QC materiale in entrata |
Visiva + manometro + resistenza |
AWG conduttore, copertura schermatura, placcatura |
|
Ispezione della saldatura in linea |
Ispezione ottica automatizzata (AOI) |
Giunti esenti da difetti al 100%. |
|
Test elettrico al 100%. |
Tester automatizzato (ATE) |
Continuità, isolamento, Hi-Pot |
|
Prova di resistenza |
Micro-ohmmetro (campione di spostamento) |
VBUS < 0,15 Ω, GND < 0,15 Ω |
|
Forza di inserimento/estrazione |
Dinamometro (campione di spostamento) |
0,5–2,0 kgf (specifiche USB-IF) |
|
Resistenza alla flessione |
Tester flessibile (campione di turno) |
8.000 cicli a 180° – nessun guasto elettrico |
|
Convalida del dispositivo reale |
Giornaliero: cavo della fotocamera, test di copia dell'unità |
Connessione stabile, trasferimento senza errori |
|
Ispezione visiva |
Unità al 100%. |
Nessun graffio, disallineamento o bava di stampaggio |
Fondata nel 2008, TLD è una superficie di 12.000 m² Produttore, fornitore ed esportatore certificato ISO-9001 con oltre 200 dipendenti e 15 ingegneri interni di ricerca e sviluppo. La struttura di Dongguan è completamente automatizzata linee di produzione – taglio, spelatura, saldatura, sovrastampaggio e collaudo.
TLD fornisce marchi globali tra cui ZTE, Skyworth e Hisense, nonché distributori all'ingrosso di fotocamere/audio rivenditori e venditori di e-commerce in 55 paesi.
Cosa offre il TLD:
Prezzi diretti di fabbrica per ordini all'ingrosso e all'ingrosso
Lunghezze personalizzate (3 piedi, 6 piedi, 10 piedi), colori (nero, bianco, blu, rosso), etichettatura dei connettori e confezione per la vendita al dettaglio
Etichettatura privata, blister personalizzati e scatole complete per la vendita al dettaglio
Campioni gratuiti per acquirenti qualificati entro 5-7 giorni
Modelli standard in stock per una spedizione rapida
Record di consegne puntuali del 98,5% in 24 mesi
Account manager dedicati e supporto tecnico
ProPhoto Supplies (USA): “Facciamo pacchetti Cavi Mini-B di TLD con i nostri attacchi e accessori per fotocamera. Ai fotografi piace la qualità costruttiva: niente più cavi fragili che si guastano a metà ripresa. Abbiamo ordinato oltre 5.000 unità e il tasso di reso è praticamente pari a zero.”
R: Il connettore Mini-B era ampiamente diffuso utilizzato su fotocamere digitali (Canon/Nikon/Sony DSLR), lettori musicali portatili (iPod classic/nano, SanDisk), dischi rigidi esterni da 2,5 pollici, palmari GPS, digitale registratori vocali e altri dispositivi elettronici di consumo portatili prodotti da dalla metà degli anni 2000 alla fine degli anni 2010. Se il tuo dispositivo ha una piccola porta USB trapezoidale (più largo in basso), è probabile che sia un Mini-B.
R: No. Mini-B e Micro-B lo sono connettori diversi. Mini-B è più largo e più spesso (circa 10,6 mm × 7,5mm). Micro-B è più stretto e piatto. Non sono intercambiabili. Questo il cavo è specifico per le porte Mini-B.
R: Sì. Serie Canon EOS (Rebel, 5D, 6D, 7D ecc.) e DSLR Nikon (D3xxx, D5xxx, D7xxx, D8xx ecc.) con porte Mini-B funzionerà. Puoi usarlo per il trasferimento di file, il tethering live-view e la ricarica (a seconda delle impostazioni della fotocamera).
R: 480 Mbps (USB 2.0 ad alta velocità). Per trasferimenti più rapidi, TLD offre anche cavi USB 3.0 Mini-B: contatta l'ufficio vendite squadra.
R: Sì. Il cavo trasporta entrambe le alimentazioni (VBUS) e dati (D+/D-), così puoi sincronizzare e caricare contemporaneamente.
R: Sì. TLD offre marchi privati e Servizi OEM: colori personalizzati (nero, bianco, blu, rosso, rosa, ecc.), laser incisione sul guscio del connettore, marchio stampato sulla giacca e personalizzazione imballaggio.
R: Sì, TLD fornisce campioni gratuiti alle imprese qualificate. Paghi solo la spedizione. Prova il cavo con il tuo dispositivi reali prima di effettuare un ordine all'ingrosso.
Cavi USB e AV:

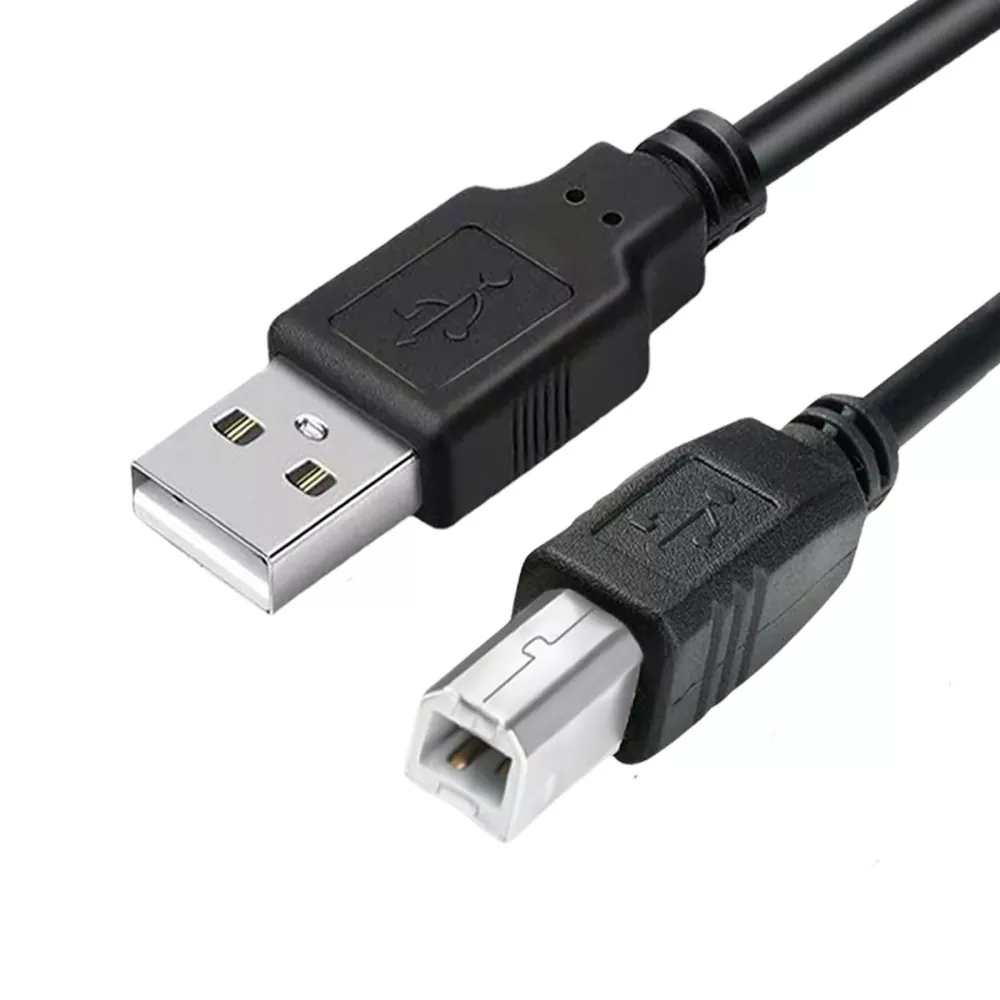

Cavo USB 2.0 da A a B da 1,8 m – Cavo per stampante/scanner ad alta velocità
