Elettronica TLDproduceCavi HDMI 2.0 premium ad alta velocità per display 4K, sistemi di home entertainment, apparecchiature da gioco, proiettori, sale conferenze, segnaletica digitale e installazioni AV professionali.
Il cavo supporta una larghezza di banda fino a 18 Gbps ed è progettato per applicazioni come video 4K a 60 Hz, HDR e audio digitale multicanale. Le configurazioni disponibili includono diverse lunghezze di cavo, diametro dei conduttori, strutture di schermatura e materiali di rivestimento per soddisfare i diversi requisiti di installazione e OEM.
Supportiamo lo sviluppo di campioni, la produzione in serie e la personalizzazione OEM, tra cui lunghezza del cavo, tipo di connettore, colore del cavo, logo e imballaggio.
Un cavo HDMI 2.0 Premium ad alta velocità è un cavo di interfaccia digitale schermato progettato per trasmettere video ad alta definizione non compresso e audio multicanale tra dispositivi sorgente (ad esempio lettori Blu-ray 4K, console di gioco, set-top box, PC) e display (ad esempio TV UHD, proiettori, monitor). A differenza dei cavi HDMI standard, i cavi HDMI 2.0 supportano una larghezza di banda fino a 18 Gbps, consentendo una risoluzione 4K a 60 Hz con HDR (High Dynamic Range), colori profondi e formati audio surround coinvolgenti come Dolby Atmos e DTS:X. Il cavo HDMI 2.0 Premium ad alta velocità di TLD è realizzato con conduttori in rame stagnato, schermatura a triplo strato e connettori placcati in oro per garantire l'integrità del segnale senza perdite su distanze più lunghe, rendendolo la scelta preferita per home theater, segnaletica digitale, sale conferenze e rack AV professionali.
Il cavo supporta una larghezza di banda fino a 18 Gbps, adatto per 4K@60Hz compatibile e altre applicazioni audiovisive digitali a larghezza di banda elevata.
Supporta applicazioni 4K a 60 Hz, HDR e deep-color in base all'apparecchiatura collegata e alla configurazione del sistema.
La specifica HDMI 2.0 supporta la trasmissione audio digitale a larghezza di banda elevata per sistemi audiovisivi compatibili.
La struttura a lamina, treccia e filo di terra aiuta a ridurre l'influenza delle interferenze elettromagnetiche nelle installazioni in cui la schermatura è importante.
Sono disponibili diverse lunghezze di cavo, sezioni dei conduttori, materiali di rivestimento, colori e configurazioni di connettori in base ai requisiti del progetto.
Adatto per TV 4K, lettori Blu-ray, set-top box, console di gioco e altre apparecchiature audiovisive domestiche.
Le configurazioni del cavo HDMI 2.0 sono adatte per applicazioni di gioco 4K a 60 Hz compatibili.

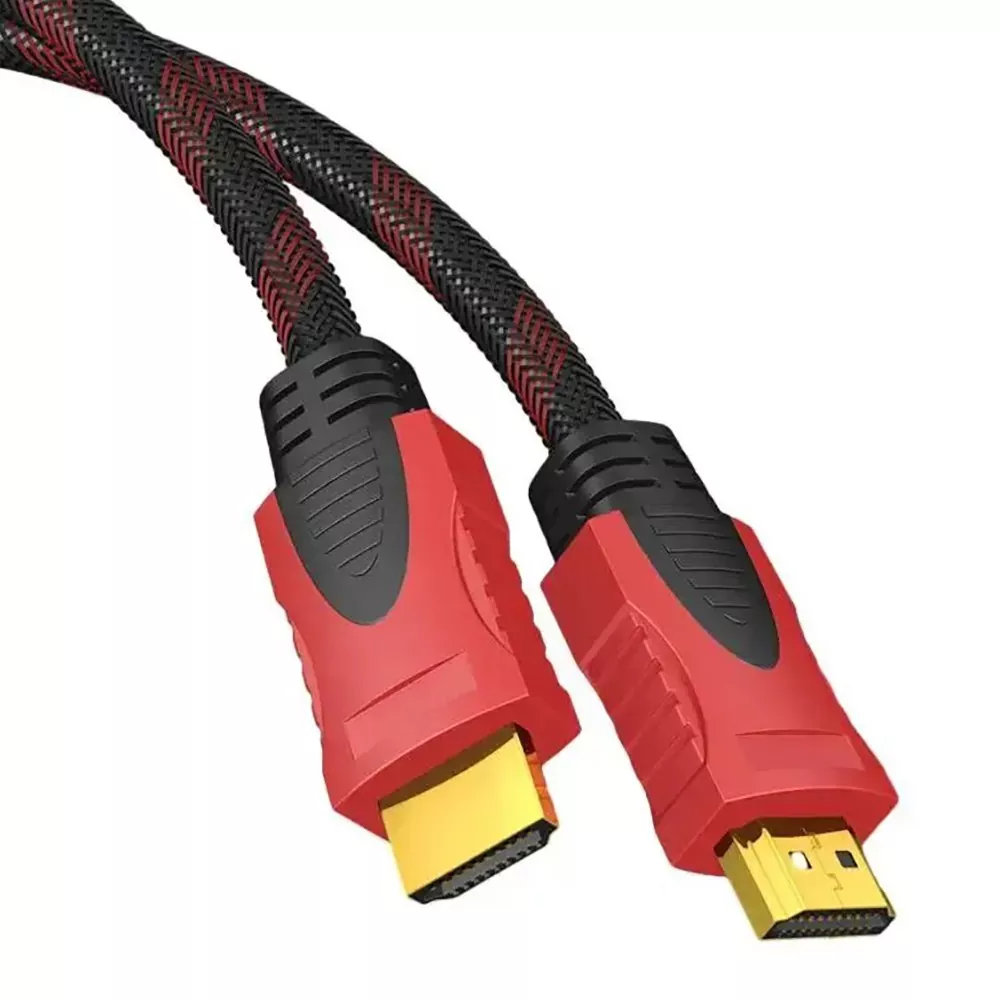

Utilizzato per proiettori, monitor e sistemi di visualizzazione commerciali che richiedono trasmissione video digitale ad alta definizione.
Adatto per display per sale conferenze, rack AV, segnaletica digitale e altre installazioni audiovisive commerciali.
I gruppi di cavi HDMI personalizzati possono essere integrati in apparecchiature elettroniche e prodotti a marchio privato.
I cavi HDMI sono classificati in base alla versione e al livello di prestazioni. TLD fornisce cavi con molteplici specifiche per soddisfare le diverse esigenze applicative:
|
Caratteristica |
HDMI standard (1.4) |
HDMI2.0 |
HDMI2.1 |
|
Larghezza di banda |
10,2 Gbps |
18 Gbps |
48 Gbps |
|
Risoluzione massima |
4K a 30 Hz |
4K a 60 Hz (HDR) |
8K a 60 Hz / 4K a 120 Hz |
|
Supporto audio |
8 canali |
32 canali, Dolby Atmos, DTS:X |
eARC migliorato, audio basato su oggetti |
|
Tipo di connettore |
Tipo A standard |
Tipo A standard (con Ethernet opzionale) |
Tipo A/Tipo C (per Mini/Micro) |
|
Fattore di forma del cavo |
Rotondo o piatto |
Rotondo (calibro più spesso) |
Rotondo (certificato Ultra High Speed) |
|
Lunghezza predefinita |
1,8 – 5 metri |
1,8 m – 15 m (opzioni attive fino a 30 m) |
1m – 3m (passivo); attivo fino a 15m |
|
Schermatura |
Di base |
Triplo strato (lamina + treccia + filo di drenaggio) |
Riduzione EMI avanzata |
|
Certificazione |
Categoria 1/2 |
Certificato Premium ad alta velocità |
Certificato ad altissima velocità |
HDMI 2.0 è oggi lo standard di settore per i contenuti 4K HDR. NostroCavo HDMI 2.0 premium ad alta velocità è completamente compatibile con le versioni precedenti con i dispositivi HDMI 1.4 e compatibile con la maggior parte delle sorgenti HDMI 2.1 (sebbene limitato a 18 Gbps). Per le applicazioni 8K o 4K a 120 Hz, TLD offre anche cavi HDMI 2.1 ad altissima velocità: chiedi maggiori dettagli al nostro team di vendita.
|
Parametro |
Specifica |
|
Materiale conduttore |
Rame stagnato puro (26–30 AWG, multifilare) |
|
Larghezza di banda |
18 Gbps |
|
Risoluzioni supportate |
4K a 60 Hz, 1440p a 120 Hz, 1080p a 240 Hz |
|
Supporto colore |
Colore intenso a 10/12 bit, HDR10, Dolby Vision, HLG |
|
Supporto audio |
32 canali, Dolby Atmos, DTS:X, TrueHD |
|
Schermatura |
Triplo strato (lamina + treccia + filo di drenaggio) |
|
Tipo di connettore |
Tipo A standard (19 pin, maschio/maschio) |
|
Placcatura del connettore |
Contatti e gusci placcati oro 15μ |
|
Materiale della giacca |
PVC (standard) / LSZH (privo di alogeni a bassa emissione di fumi, opzionale) |
|
Intervallo di temperatura |
Da -10°C a 80°C (da 14°F a 176°F) |
|
Impedenza |
100Ω±5% |
|
Raggio di curvatura minimo |
4 × diametro esterno |
|
Lunghezze standard |
0,5 m, 1 m, 1,8 m, 3 m, 5 m, 7,5 m, 10 m, 15 m |
|
Lunghezza passiva massima |
15 m (certificato) |
|
Lunghezza attiva massima |
30 m (con redriver/equalizzatore integrato) |
Il produttore controlla il processo principale di assemblaggio del cavo, dalla preparazione del conduttore al collaudo finale.
Tinned copper conductors are prepared according to the specified gauge and cable construction.
I materiali isolanti e dielettrici vengono lavorati secondo la progettazione elettrica e meccanica richiesta.
Le strutture a lamina, treccia e filo di terra sono assemblate in base al progetto di schermatura selezionato.
I connettori HDMI sono assemblati in base alla configurazione dei pin e al design del cavo richiesti, seguiti da sovrastampaggio e pressacavo, ove applicabile.
I cavi assemblati finiti vengono sottoposti a ispezione elettrica e funzionale in base ai requisiti del prodotto confermati.
La produzione si concentra su cavi assemblati HDMI per applicazioni consumer, AV commerciali e OEM.
La lunghezza del cavo, la sezione del conduttore, la schermatura, il design del connettore, il materiale della guaina e l'imballaggio possono essere regolati in base ai requisiti dell'applicazione.
La fabbrica supporta lo sviluppo di campioni, la conferma delle specifiche e la produzione di volumi maggiori.
La preparazione dei cavi, la terminazione dei connettori e l'ispezione elettrica vengono gestite all'interno del processo di produzione.
È possibile sviluppare specifiche, colori, marchi e imballaggi personalizzati per progetti OEM.
Viene utilizzato per trasmettere video e audio digitali tra sorgenti compatibili e dispositivi di visualizzazione, inclusi TV 4K, sistemi di gioco, proiettori, monitor e apparecchiature AV commerciali.
HDMI 2.0 supporta una larghezza di banda fino a 18 Gbps.
SÌ. Il prodotto specificato è progettato per applicazioni 4K a 60 Hz, in base ai dispositivi collegati e alla configurazione completa del sistema.
La configurazione fornita include conduttori in rame stagnato da 26 AWG a 30 AWG.
SÌ. È possibile personalizzare la lunghezza del cavo, la configurazione del connettore, la sezione del conduttore, la schermatura, il materiale della guaina, il colore, il logo e l'imballaggio.
Le lunghezze standard includono 0,5 m, 1 m, 1,8 m, 3 m, 5 m, 7,5 m, 10 me 15 m. Le configurazioni attive possono estendersi fino a 30 m in base al progetto specificato.
SÌ. Sono disponibili configurazioni di cavi HDMI attivi con redriver/equalizzatore integrati in base alla lunghezza del cavo e all'applicazione richieste.
Per richiedere un preventivo competitivo per cavi, adattatori o accessori AV HDMI 2.0, fornisci le seguenti informazioni al nostro team di vendita all'indirizzo sales06@tldcable.com:
Versione HDMI richiesta (HDMI 2.0 / HDMI 2.1 / HDMI standard)
Lunghezza del cavo richiesta (ad es. 1 m, 3 m, 5 m, 10 m, 15 m, personalizzato)
Tipo di connettore (adattatore tipo A/tipo C/DVI-D/VGA)
Fattore di forma del cavo (rotondo/piatto/attivo/passivo)
Materiale del rivestimento (PVC/LSZH/CMX per esterni)
Sezione del conduttore (26 AWG / 28 AWG / 30 AWG)
Requisiti di schermatura (schermatura EMI triplo strato standard/extra pesante)
Quantità dell'ordine (ordine del campione o produzione di massa)
Si tratta di un progetto, di una distribuzione o di un marchio OEM?
Lunghezza o colore personalizzato?
Imballaggio personalizzato (scatola con marchio, cartellino, blister)?
Stampa del logo OEM/ODM sulla guaina o sul connettore del cavo?
Terminazione speciale (adattatori angolari, etichettatura personalizzata)?
Hai bisogno di certificazioni specifiche (UL, CE, FCC, HDMI LA, RoHS, ecc.)?
Richiedi test o rapporti di ispezione di terze parti?
Paese/porto di destinazione
Metodo di spedizione preferito (trasporto aereo, trasporto marittimo, corriere espresso)
Tempi di consegna richiesti (ad es. 7 giorni / 15 giorni / 30 giorni)
Nome dell'azienda
Referente
E-mail e numero di telefono (con prefisso internazionale)
Partita IVA/Codice fiscale (se richiesto per la dogana UE)
