Elettronica TLDè un produttore e fornitore professionale di cavi patch cord in Cina, che fornisce cavi patch in rame e fibra per reti aziendali, data center, telecomunicazioni, automazione industriale e progetti OEM.
La nostra gamma di cavi patch copre cavi patch in rame Cat5e, Cat6, Cat6A, Cat7 e Cat8, insieme a cavi patch in fibra che utilizzano connettori LC, SC, ST e MPO/MTP. La lunghezza del cavo, la configurazione del connettore, la schermatura, il materiale della guaina, il colore, il marchio e l'imballaggio possono essere personalizzati in base alle esigenze del cliente.
Supportiamo diversi requisiti in termini di lunghezza del cavo, configurazione del connettore, materiale della guaina, colore, imballaggio e marchio. Le nostre capacità produttive coprono piccoli ordini di prova e produzioni di grandi volumi.
Un cavo patch cord, noto anche come cavo patch, cavo patch o ponticello, è un cavo elettrico o in fibra ottica flessibile terminato con connettori su una o entrambe le estremità, utilizzato per collegare ("collegare") un dispositivo elettronico o ottico a un altro per l'instradamento del segnale. A differenza dei cavi strutturati a conduttore solido utilizzati per le infrastrutture permanenti degli edifici, i cavi di connessione sono costruiti con conduttori in rame intrecciati per fornire una flessibilità superiore per spostamenti, aggiunte e modifiche frequenti (MAC) negli ambienti di rete.
I cavi di connessione fungono da collegamenti di interconnessione critici all'interno delle reti locali (LAN), collegando gli switch di rete a server, dispositivi di archiviazione, router, pannelli di connessione e apparecchiature dell'utente finale. TLD produce questi cavi con conduttori, schermature e terminazioni dei connettori progettati con precisione per garantire l'integrità del segnale e prestazioni affidabili nelle applicazioni Ethernet in rame e in fibra ottica.
|
Parametro |
Valore tipico |
|
Materiale conduttore |
Rame intrecciato privo di ossigeno al 99,99%. |
|
Resistenza del conduttore (24 AWG) |
≤0,08Ω/m |
|
Resistenza di isolamento (20°C, 100 VCC) |
≥500 MΩ·km |
|
Tensione di tenuta dielettrica |
≥1000 VCC |
|
Impedenza |
100Ω±15% |
|
Temperatura operativa |
-40°C ~ +85°C |
|
Durata del collegamento/scollegamento |
≥2.500 cicli |
|
Placcatura dei contatti RJ45 |
Oro 50μ" su bronzo fosforoso |
|
Conformità agli standard |
ANSI/TIA-568.2-E, ISO/IEC 11801, EN 50173, IEC 61935 |
Il nostro team di ingegneri offre anche cavi di connessione personalizzati con funzionalità aggiuntive, tra cui protezioni angolari, design antigroviglio, connettori con linguetta, indicatori LED e guaina corazzata per applicazioni specializzate.
Le categorie dei cavi di connessione sono definite da standard internazionali tra cui ANSI/TIA-568, ISO/IEC 11801 ed EN 50173. La tabella seguente riassume le principali differenze nelle prestazioni di trasmissione dei dati:
|
Categoria |
Velocità dati |
Larghezza di banda |
Caratteristiche e applicazioni principali |
|
Cat5e |
1 Gbps |
100 MHz |
Reti aziendali di base, Gigabit Ethernet: la soluzione più conveniente |
|

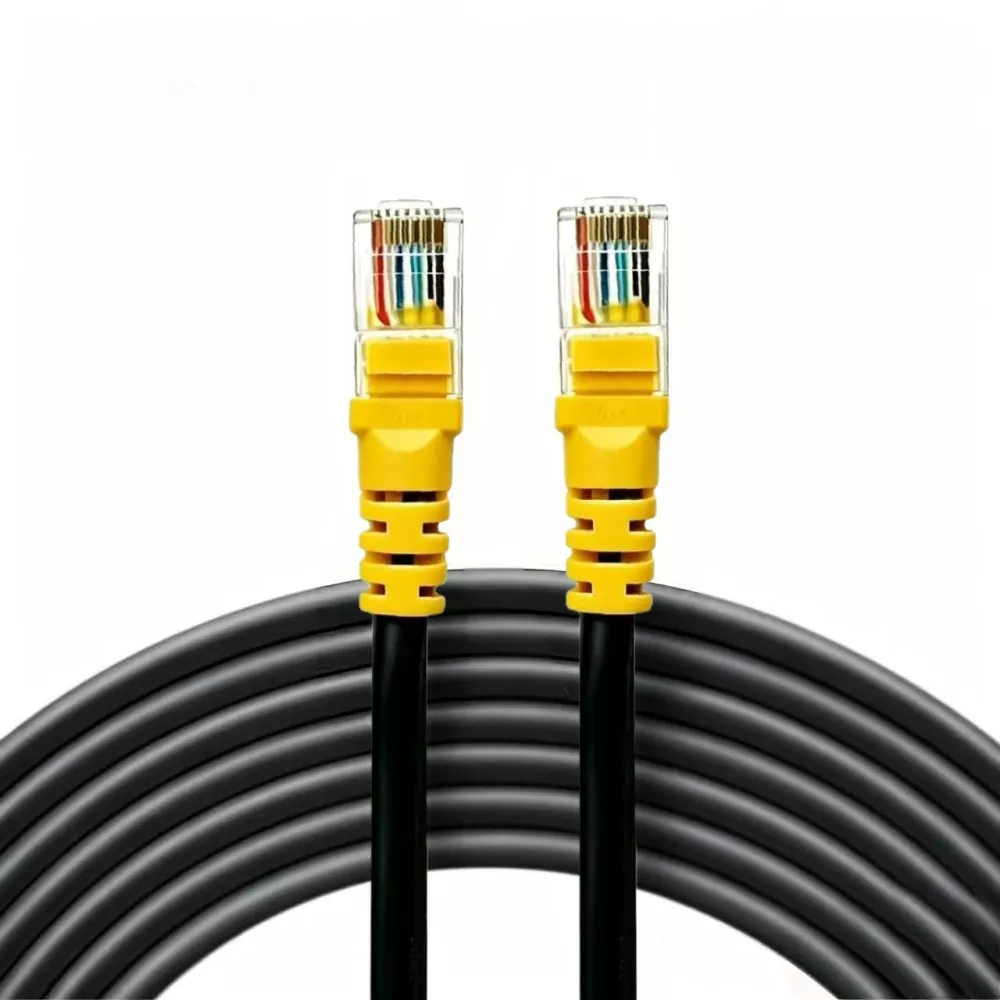

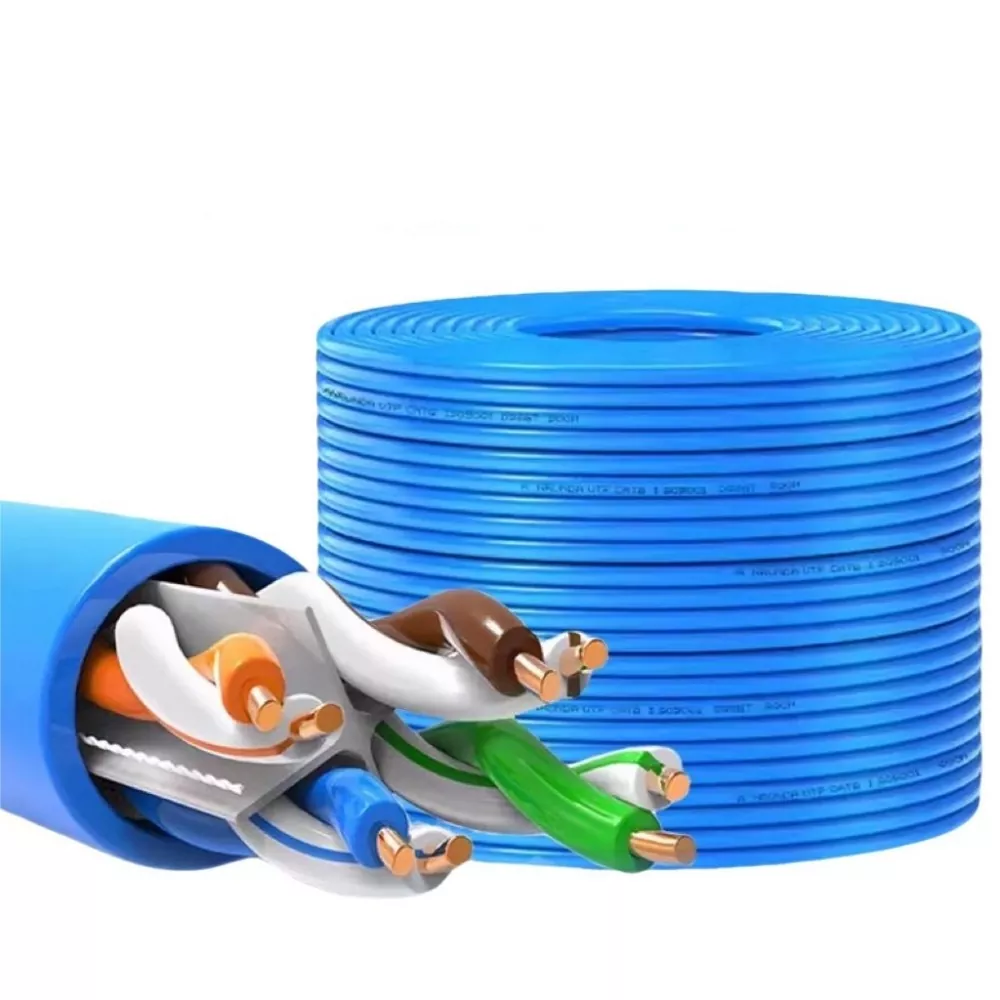

Cat6 |
1 Gbps (fino a 100 m) / 10 Gbps (fino a 55 m) |
250 MHz |
Reti aziendali, VoIP, videosorveglianza: protezione crosstalk migliorata |
|
Cat6A |
10 Gbps |
500 MHz |
Data center, aziende con larghezza di banda elevata, installazioni 10 Gigabit Ethernet |
|
Cat7 |
10 Gbps |
600 MHz |
Cavi schermati, data center, ambienti con elevata EMI |
|
Cat8 |
25-40 Gbps |
2000 MHz |
Data center di nuova generazione, interconnessioni ad alta velocità a breve raggio (fino a 30 m) |
Tutti i cavi di connessione sono realizzati per soddisfare o superare le specifiche dell'apparecchiatura originale, con opzioni per configurazioni schermate (STP, FTP, S/FTP) o non schermate (UTP) a seconda dei requisiti di interferenza elettromagnetica.
|
Metrica delle prestazioni |
Cavo di connessione generico |
Cavo di connessione (Premium) |
|
Tipo di conduttore |
CCA (alluminio rivestito di rame) o rame di bassa purezza |
Trefolo di rame privo di ossigeno (OFC) puro al 99,99%. |
|
Resistenza del conduttore (24AWG) |
≥0,12Ω/m |
≤0,08Ω/m |
|
Perdita di inserzione |
Maggiore attenuazione, ritrasmissione dei pacchetti |
Ottimizzato per una bassa perdita di segnale |
|
Schermatura |
Nessuno o semplice lamina |
Lamina + treccia (STP/S/FTP): reiezione EMI superiore |
|
Cicli di collegamento/scollegamento |
~1.000 |
≥2.500 (pressacavo rinforzato) |
|
Placcatura dei contatti RJ45 |
Nichel o oro sottile |
Bronzo fosforoso placcato oro 50μ". |
|
Test al 100%. |
Controllo a campione o nessuno |
Analizzatore FLUKE/di rete testato per lotto |
|
Ritardante di fiamma |
Senza classificazione |
Opzioni UL/LSZH/VW-1 |
|
Intervallo di temperatura |
-20°C~+60°C |
-40°C ~ +85°C |
I cavi CCA hanno una resistenza CC superiore del 55% rispetto al rame puro, con conseguente maggiore perdita e ritrasmissione dei dati. La nostra fabbrica utilizza solo conduttori intrecciati in rame puro al 99,99% per garantire prestazioni affidabili.
Selezionare Cat5e, Cat6, Cat6A, Cat7 o Cat8 in base alle prestazioni di rete richieste e alle apparecchiature collegate.
Scegli UTP, FTP, STP o S/FTP in base all'ambiente elettromagnetico e alla progettazione del sistema.
Verifica se l'apparecchiatura richiede RJ45, LC, SC, ST, MPO/MTP o un'altra configurazione del connettore.
Selezionare la lunghezza del cavo in base al layout del rack, alla posizione del pannello di connessione e alla spaziatura delle apparecchiature.
È possibile selezionare PVC, LSZH, PE e altre opzioni di rivestimento in base ai requisiti di installazione e ambientali.
La struttura del conduttore a trefoli fornisce la flessibilità necessaria per i collegamenti di patch panel, rack e apparecchiature in cui i cavi vengono spesso spostati o riorganizzati.
Forniamo configurazioni non schermate e schermate in base al livello richiesto di protezione dalle interferenze elettromagnetiche.
La gamma di prodotti copre le comuni categorie Ethernet in rame e configurazioni di connettori in fibra, consentendo ai clienti di approvvigionarsi di diversi tipi di cavi di connessione da un unico fornitore.
La lunghezza del cavo, la configurazione del connettore, la schermatura, il materiale della guaina e altri requisiti di assemblaggio possono essere regolati in base all'applicazione.
Supportiamo i requisiti OEM e di private label, tra cui colore del cavo, stampa del logo, aspetto del connettore e imballaggio.
Forniamo cavi patch Cat5e, Cat6, Cat6A, Cat7 e Cat8, insieme a configurazioni di cavi patch in fibra.
I clienti possono acquistare sia cavi patch in rame RJ45 che cavi patch in fibra LC, SC, ST, MPO/MTP da un unico produttore.
Categoria, schermatura, connettore, lunghezza del cavo e materiale della guaina possono essere selezionati in base ai requisiti di rete e di installazione.
Supportiamo lo sviluppo dei campioni e la revisione delle specifiche sulla base di disegni, campioni o requisiti dei connettori prima della produzione in serie.
Supportiamo sia gli ordini di prova che la produzione di volumi maggiori in base alla configurazione del prodotto confermata.
L'imballaggio può essere fornito in base al volume dell'ordine e al canale di vendita.
|
Tipo di imballaggio |
Uso tipico |
|
Borsa in PE industriale |
Ordini all'ingrosso e all'ingrosso |
|
Blister/scatola dei colori |
Prodotti orientati al dettaglio |
|
Cartone personalizzato |
Progetti OEM e di marca |
Q1: Potete personalizzare i cavi di connessione in base alle esigenze del cliente?
SÌ. Forniamo una personalizzazione OEM completa, tra cui lunghezza del cavo, tipo di connettore, configurazione della schermatura, materiale della guaina, colore, stampa del logo e imballaggio.
Q2: Quali tipi di connettori sono disponibili per i cavi di connessione?
Le opzioni disponibili includono RJ45 (8P8C) per Ethernet in rame e LC, SC, ST, MPO/MTP per applicazioni in fibra ottica.
Q3: Fornite campioni prima della produzione in serie?
SÌ. È possibile fornire campioni per la verifica del progetto e i test delle prestazioni prima della produzione di massa.
Q4: Quali settori utilizzano i cavi di connessione?
I cavi di connessione vengono utilizzati nelle reti aziendali, nei data center, nelle telecomunicazioni, nell'automazione industriale, nei sistemi AV commerciali e nei prodotti elettronici OEM.
Q5: Quali materie prime adottate per i cavi Patch Cord?
Acquistiamo materie prime da fornitori affidabili:
Conduttori in rame: rame privo di ossigeno (OFC) puro al 99,99%
Mescole isolanti/rivestimenti: PVC, LSZH, PE da fornitori di composti certificati
Contatti del connettore: bronzo fosforoso placcato oro da 50 µ
Questo impegno garantisce che ogni cavo patch cord della nostra fabbrica soddisfi standard di qualità costanti.
Q6: Quali certificati puoi fornire?
Forniamo pacchetti di certificazione completi, tra cui: certificati UL, CE, RoHS, REACH e classificazione di infiammabilità (VW-1, FT-1, UL 94-V0). Ogni lotto è accompagnato da un certificato di conformità tracciabile.
Q7: Quali sono i metodi di imballaggio?
Offriamo molteplici opzioni di imballaggio:
Vendita al dettaglio : blister colorati con fori per appendere o confezioni regalo
Sfuso: 100-300 pezzi per sacchetto in PE, quindi in un sacchetto impermeabile, quindi in un cartone per l'esportazione
Personalizzato: con il tuo logo su connettori, guaine per cavi e imballaggi
Visita il nostro sito ufficiale www.tldcable.com e consigliare il tipo di cavo, la categoria (Cat5e/Cat6/Cat6A/Cat7/Cat8), la lunghezza, lo stile del connettore, la quantità e il mercato di destinazione.
Invia un'e-mail al nostro team di vendita all'indirizzo sales06@tldcable.com con il vostro disegno tecnico o le specifiche di destinazione.
Specifica se sono necessari cavi patch cord in stock per la consegna immediata o ordini all'ingrosso con marchio OEM o lunghezza/colore personalizzati.
Risponderemo entro 12 ore nei giorni lavorativi.
