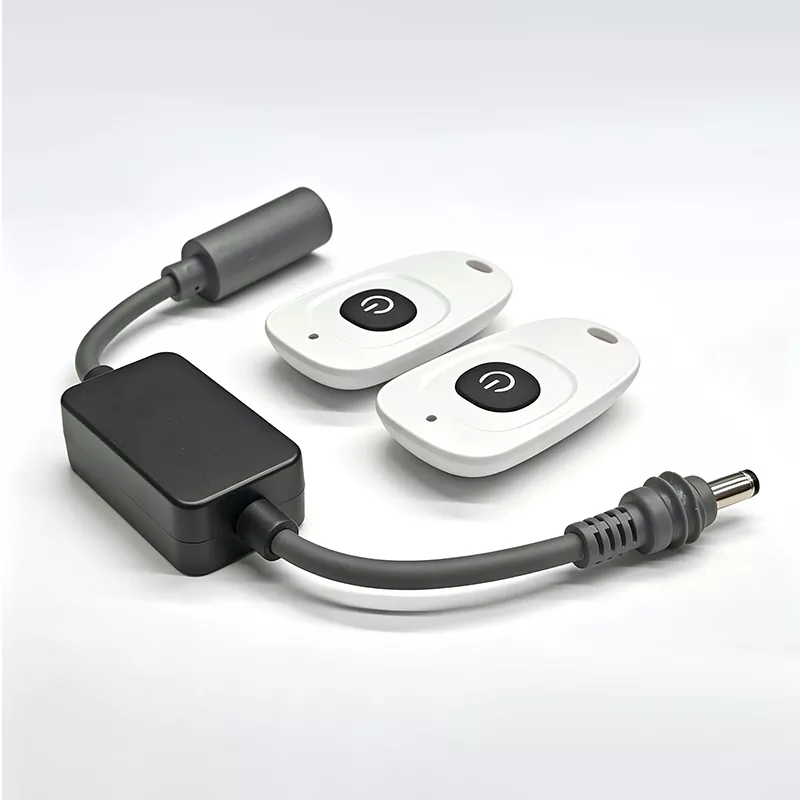

A Interruttore di controllo remoto DC maschio a femmina 433 MHzfornisce un modo conveniente per controllare in modalità wireless le apparecchiature alimentate a corrente continua compatibili. Invece di azionare fisicamente un interruttore o collegare un cavo di controllo a un dispositivo, gli utenti possono inviare un segnale wireless attraverso un trasmettitore remoto a 433 MHz a un modulo ricevitore collegato tra una fonte di alimentazione CC e il carico. Questa disposizione è utile per illuminazione, piccole apparecchiature elettriche, sistemi di accesso, progetti di automazione, pannelli di controllo e altre applicazioni a bassa tensione.
Tuttavia, la scelta e l'installazione di uno switch wireless implica molto più che il semplice abbinamento dei connettori CC maschio e femmina. Tensione, corrente, polarità del connettore, configurazione dell'uscita del ricevitore, distanza operativa, condizioni ambientali, interferenze e caratteristiche del carico possono influenzare le prestazioni. Questa guida spiega le considerazioni tecniche essenziali in modo che acquirenti, installatori e integratori di sistema possano evitare problemi di compatibilità e creare una soluzione di controllo wireless più affidabile.
Un interruttore di controllo remoto DC maschio-femmina da 433 MHz è un gruppo di commutazione wireless progettato per controllare a distanza un carico elettrico DC. Incorpora comunemente connettori DC maschio e femmina insieme a un ricevitore wireless da 433 MHz e un trasmettitore remoto. La disposizione dei connettori consente di integrare il dispositivo in un circuito di alimentazione CC esistente senza richiedere un esteso ricablaggio.
Il concetto di base è semplice: la fonte di alimentazione CC fornisce elettricità al modulo di commutazione, mentre il telecomando a 433 MHz fornisce il comando wireless. Quando il ricevitore riconosce il segnale corretto, il suo circuito di commutazione interno cambia stato e controlla la potenza erogata al carico collegato.
Questo design può risolvere diversi problemi comuni. Le apparecchiature potrebbero essere installate in posizioni di difficile accesso, un interruttore fisico potrebbe essere difficile da montare oppure gli utenti potrebbero dover controllare diversi dispositivi a distanza. Una soluzione di commutazione CC wireless può ridurre l'instradamento dei cavi e rendere più comode le operazioni quotidiane.
Il processo operativo consiste generalmente di quattro fasi: trasmissione, ricezione, decodifica e commutazione. Premendo un pulsante del telecomando, il trasmettitore genera un segnale a radiofrequenza codificato attorno alla banda dei 433 MHz. Il modulo ricevitore ascolta il segnale corrispondente e controlla se corrisponde al codice di controllo programmato.
Dopo il riconoscimento con successo, il ricevitore attiva il suo circuito di commutazione. A seconda della progettazione del prodotto, ciò potrebbe accendere o spegnere il carico CC collegato, passare da uno stato operativo all'altro o attivare un'uscita momentanea.
Invia il comando wireless.
Trasporta le informazioni di controllo codificate.
Riceve e convalida il segnale.
Controlla l'alimentazione al carico collegato.
Le prestazioni effettive dipendono dalla potenza del trasmettitore, dalla sensibilità del ricevitore, dal design dell'antenna, dall'ambiente di installazione, dagli ostacoli, dal rumore elettrico e dallo specifico protocollo 433 MHz utilizzato dall'apparecchiatura.
| Componente | Funzione | Cosa controllare |
|---|---|---|
| Connettore maschio CC | Si collega a una presa o un cavo CC compatibile. | Dimensioni, polarità, corrente nominale. |
| Connettore femmina CC | Fornisce la connessione al carico DC. | Dimensioni e polarità della spina corrispondenti. |
| Ricevitore RF | Riceve comandi remoti. | Frequenza, portata, metodo di codifica. |
| Circuito di commutazione | Controlla la corrente al carico. | Capacità di tensione e corrente. |
| Trasmettitore remoto | Invia comandi utente. | Compatibilità e distanza operativa. |
La compatibilità elettrica è una delle considerazioni più importanti quando si seleziona un interruttore DC wireless. Un prodotto che si adatta meccanicamente potrebbe essere comunque inadatto dal punto di vista elettrico. Gli acquirenti dovrebbero rivedere la scheda tecnica completa anziché fare affidamento solo sul nome del prodotto.
Il formato compatto basato su connettore rende questo tipo di interruttore wireless adatto a molti scenari di controllo a bassa tensione. Può essere particolarmente utile laddove l'installazione di una nuova linea di controllo cablata aumenterebbe i tempi di installazione o creerebbe un'interfaccia utente scomoda.
Controllo remoto di strisce LED, lampade, luci per mobili, illuminazione decorativa e altri prodotti di illuminazione CC compatibili.
Comodo controllo wireless per apparecchi a bassa tensione selezionati e progetti di automazione.
Utile per commutare a distanza le insegne LED compatibili e l'illuminazione dei display.
Un componente pratico per prototipi, progetti di hobby, sistemi educativi e controlli personalizzati.
Può essere incorporato in idonei circuiti di controllo a bassa tensione dove è richiesta l'attivazione wireless.
Adatto per applicazioni selezionate di controllo ausiliario a bassa tensione dopo la convalida elettrica e di sicurezza.
L'installazione dovrebbe iniziare con l'alimentazione scollegata. Prima di collegare qualsiasi cosa, identificare la fonte di alimentazione CC, il carico controllato, la polarità del connettore e la tensione e corrente nominali dell'interruttore.
Per i singoli progetti, la compatibilità dei connettori e le caratteristiche elettriche sono solitamente le prime priorità. Per i progetti OEM, di vendita all'ingrosso e di integrazione di sistemi, fattori aggiuntivi come la personalizzazione, l'imballaggio, la coerenza della produzione, il controllo di qualità e la capacità di fornitura a lungo termine diventano altrettanto importanti.
| Requisito | Controllo consigliato |
|---|---|
| Compatibilità elettrica | Specifiche di tensione, corrente, polarità e connettore. |
| Prestazioni senza fili | Compatibilità 433 MHz, portata, design dell'antenna, resistenza alle interferenze. |
| Ambiente applicativo | Requisiti di temperatura, umidità, polvere e custodia. |
| Requisiti di produzione | MOQ, tempi di consegna, coerenza della qualità, imballaggio, personalizzazione. |
Un fornitore affidabile dovrebbe essere in grado di fornire specifiche tecniche chiare e rispondere a domande pratiche su dimensioni dei connettori, valori elettrici, accoppiamento remoto, modalità di commutazione, tolleranze di produzione e limitazioni dell'applicazione.
Gli switch wireless sono generalmente semplici da usare, ma errori di installazione e condizioni ambientali possono causare comportamenti imprevisti. La seguente lista di controllo può aiutare a isolare i problemi più comuni.
| Problema | Possibile causa | Controllo consigliato |
|---|---|---|
| Nessuna risposta | Nessuna alimentazione o accoppiamento errato. | Controllare l'alimentazione e l'accoppiamento remoto. |
| Breve raggio d'azione | Ostacoli o interferenze RF. | Riposizionare il ricevitore e controllare il posizionamento dell'antenna. |
| Il carico non funziona | Voltaggio, polarità errati o uscita sovraccarica. | Verificare le specifiche elettriche. |
| Funzionamento intermittente | Segnale debole, alimentazione instabile o interferenze. | Controllare la stabilità dell'alimentazione e l'ambiente RF. |
Questi vantaggi sono particolarmente preziosi per progetti di retrofit, installazioni temporanee, elettronica fai-da-te e prodotti per i quali è importante un aspetto esterno pulito.
Non necessariamente. La condivisione della stessa frequenza nominale non garantisce la compatibilità. Il trasmettitore e il ricevitore possono utilizzare metodi di codifica, protocolli, procedure di accoppiamento o formati di segnale diversi. Verificare sempre che il telecomando e il ricevitore siano progettati per funzionare insieme.
SÌ. Un connettore di dimensioni errate può creare una connessione allentata, una maggiore resistenza di contatto, un funzionamento intermittente o una completa incompatibilità. Ove applicabile, è necessario controllare sia il diametro esterno che le dimensioni del perno interno.
Può controllare l'illuminazione LED CC compatibile quando la tensione di illuminazione, la corrente, la configurazione del connettore, la polarità e i requisiti di commutazione rientrano nelle specifiche del prodotto. Controllare sempre il coefficiente di carico prima dell'installazione.
La portata wireless può essere influenzata da pareti, strutture metalliche, apparecchiature elettriche, orientamento dell'antenna, posizione di installazione, condizioni della batteria e interferenze radio. Un intervallo dichiarato dovrebbe generalmente essere inteso come una condizione di prova piuttosto che come una garanzia per ogni installazione.
L'idoneità dipende dalla tensione e dalla corrente nominale dell'interruttore specifico e dalle caratteristiche del carico. I carichi ad alta potenza o induttivi possono richiedere un relè, un contattore, un driver o un'altra architettura di controllo adeguatamente dimensionata invece di collegare il carico direttamente a un piccolo modulo di commutazione wireless.
Gli acquirenti dovrebbero chiedere informazioni su tensione e corrente, specifiche del connettore, protocollo wireless, raggio operativo, modalità di commutazione, ispezione di qualità, disponibilità del campione, quantità minima richiesta, imballaggio, opzioni di personalizzazione, tempi di produzione e supporto tecnico post-vendita.
Un interruttore di controllo remoto DC maschio-femmina da 433 MHz può fornire una pratica soluzione di controllo wireless per apparecchiature compatibili alimentate in DC. Il suo valore più grande deriva dalla combinazione di semplici connessioni CC con un comodo controllo a radiofrequenza, che lo rende utile nell'illuminazione, nell'automazione, nella segnaletica, nell'elettronica, nei progetti di retrofit e in altre applicazioni a bassa tensione.
La chiave per prestazioni affidabili è la corretta compatibilità. Prima di acquistare o installare un interruttore, verificare la tensione CC, la corrente massima, le dimensioni del connettore, la polarità, la compatibilità wireless, la modalità di commutazione, le condizioni ambientali e il raggio operativo previsto. Per i progetti commerciali e OEM, è necessario valutare anche la capacità del fornitore, la coerenza del prodotto, il supporto alla personalizzazione e il controllo di qualità.
TLD Electronics (HK) Co., limitatapuò fornire supporto professionale ai clienti che cercano componenti di commutazione CC e soluzioni di controllo wireless. Se stai sviluppando un nuovo prodotto, acquistando componenti per la vendita all'ingrosso o cercando una configurazione adatta per un'applicazione specifica,contattacicon la tensione, la corrente, le specifiche del connettore, la distanza di controllo, la quantità e i dettagli dell'applicazione richiesti. Un requisito tecnico chiaro aiuta il fornitore a consigliare una soluzione più adatta e a ridurre i problemi di compatibilità prima della produzione.
